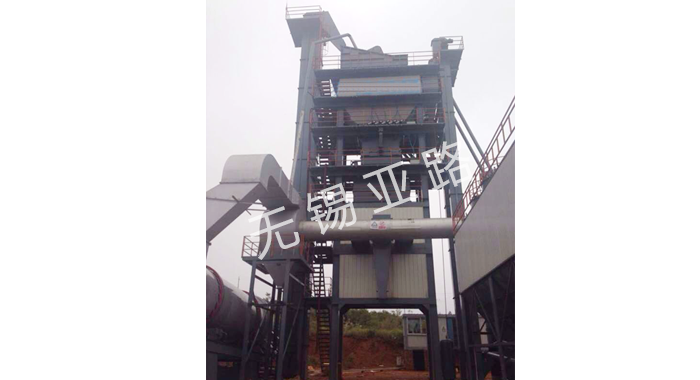

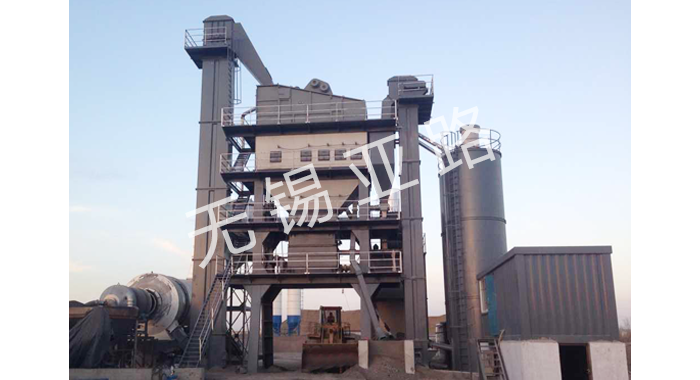

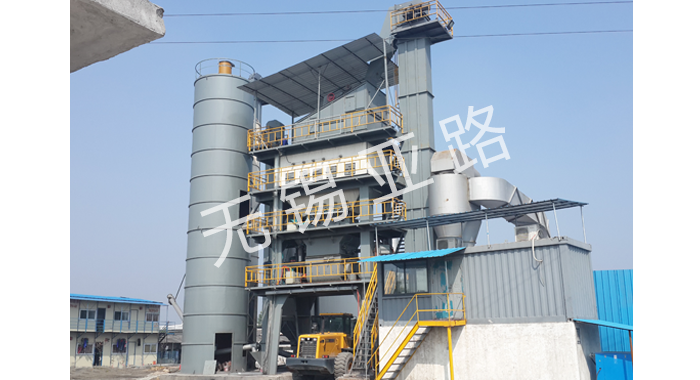

整体布局紧凑，结构新颖，占地面积小，便于安装和转场。
冷骨料给料机，拌合楼、成品仓、除尘器、沥青罐均为整体模块化，便于运输安装。
干燥滚筒采用异型提料叶片结构，有利于形成理想的料帘，能够充分利用热能，降低燃料消耗。采用进口燃烧装置，热效率高。
整机采用电子计量，计量准确。
电器控制系统采用进口电器元件，可程序控制和单独控制，并可采用微机控制。
整机设备关键部位配置的减速机、轴承及燃烧器、气动元件、除尘滤袋等采用进口件，充分保证整套设备运行的可靠性。
产品介绍
| 规格型号 |
QLB-2500 |
生产能力
|
160-200T/H
|
计量装置
|
计算机配料控制器
|
冷配料机构
|
变频调速控制
|
计量精度（静态）
|
骨料±0.5%、沥青、料粉±0.25%
|
能力
|
5×80T/H
|
搅拌器
|
强制式
|
烘干滚筒
|
Ф2200×8500mm
|
间歇搅拌
|
2500KG/批次
|
燃烧装置
|
比例式调节
|
除尘装置（袋式）
|
MLC-10
|
燃料
|
柴油、重油、天然气
|
过滤面积
|
830m2
|
热骨料提升机
|
重力式排料
|
成品料储仓
|
DJC-160
|
振动筛分装置
|
五级配
|
储存量
|
160t
|
构造示意图
| 冷料供给系统 |
料仓容积和料斗数量可根据用户选配（8立方、10立方、18立方可选），多可配10个料斗。
料仓采用分体式设计，可有效减小运输尺寸并确保料斗容积。
采用无缝环形皮带，性能可靠实用寿命长，提取皮带机采用平皮带加挡板设计，便于维护和更换。
采用变频电机，可无级调速，控制，环保节能。 |
|
 |
| 烘干系统 |
原装进口ABS低压介质燃烧器高效节能，有柴油、重油、天然气等多种燃料及复合燃料，燃烧器可选。
烘干筒采用特殊设计，热交换效率高，热量损失低。
滚筒叶片采用耐高温特殊耐磨钢板，实用寿命长。
意大利能量燃烧器控制器点火装置。
滚筒驱动系统采用ABB或西门子电机和SEW减速机可选。 |
|
 |
| 除尘系统 |
采用两级除尘系统（重力除尘+布袋除尘），并配有高低温保护装置以确保系统安全。
除尘布袋采用美国杜邦NOMEX材料。
引风机采用变频控制，可显著降低启动电流且更加节能。
可选配更搞笑可靠的进口法拉利（FERRARI)引风机。 |
|
 |
| 粉料系统 |
标准叠式粉罐设计,更便于与主楼系统连接并有效减少占地面积。
分管的容积和数量可根据用户需要灵活选配。
系统粉料输送采用亚德克气动元件和WAM螺旋输送器。
|
| 电气控制系统 |
 |
电气控制系统采用了由工业控制计算机和可编程控制器(PLC) 组成的集散系统，实现了厂拌设备生产过程的全自动化控制。其具有以下主要功能：
设备开机/停机过程的自动控制和状态监测。
设备在生产过程中各系统工作机构的协调与控制。
燃烧器的点火过程控制，火焰自动控制盒火焰监测，具有异常状态处理功能。
设定各种工艺配方，各种物料的自动称重计量以及飞料自动补偿和沥青二次计量与控制。
燃烧器、布袋除尘器、引风机的联动控制。
故障报警并显示报警原因。
完善的生产管理功能，可储存、查询、打印历史生产报表。 |
 |
| 高效率的筛分系统 |
该设备配备的振动筛为国内知名的鞍山重矿专业生产的振动筛。筛网面积大、筛分效率高、
热骨料混仓率低，使砂石料的配比更，特别适用于高等级路面施工对混合料的高标准要求。
振动轴布置在筛体外部，工作性能可靠，维修保养十分方便。筛网的固定采用快速钩式弹
簧拉紧，使得筛网的更换快速、方便。
该振动筛还配置了电机反向制动装置及阻尼装置，可有效消除振动筛停止时产生的共振现象。 |
|
| 搅拌系统 |
搅拌系统由搅拌锅锅体、搅拌轴、叶浆臂、叶浆头、耐磨衬板、放料门等组成。衬板及叶浆
头均采用高强度耐磨铸铁制成，寿命可达10万批次以上。料门采用双气缸操纵的旋转式放料门，
放料时间短，密封效果好。
大容量的锅体设计，超低的充盈率，确保混合料的搅拌质量，保证设备生产率。
搅拌器的驱动采用双减速电机驱动，运转平稳、噪音小。 |
|
 |
 |
| 燃烧系统 |
| 选用高性能国际知名品牌燃烧器，该产品是采用国际 新火焰控制专利技术制造，可以燃用国内任何炼油厂各种牌号重、渣油的全自动数控燃烧器。实现了轻/重燃油风油比 的自动切换和分别控制。的供油系统使重油、渣油良好雾化，充分燃烧，节油率7~15%。火焰调节比可达10:1。 |
 |
| 导热油加热沥青设备 |
| 系列导热油加热沥青设备是以导热油炉为热源体，导热油为加热介质，通过热循环泵强制循环把沥青加热到实用温度，是现代市政公路建设、沥青中转油库及沥青拌合站 的配套产品。
热源体锅炉可选用燃油、燃煤和天然气等加热方式、性能稳定，效能高。 |
