产品展示当前位置:主页导航 > 产品展示

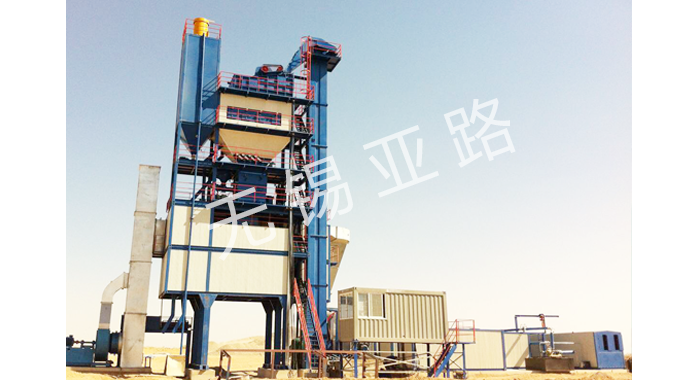

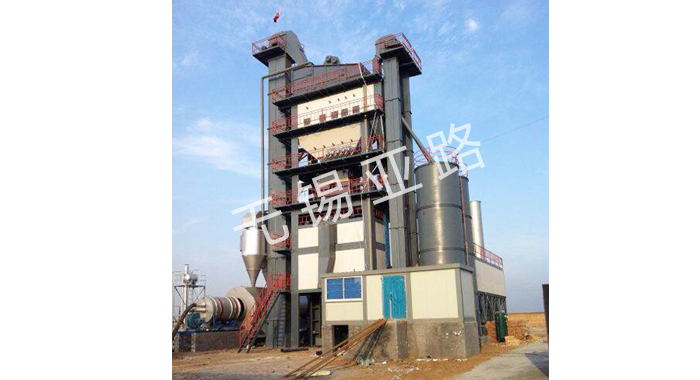

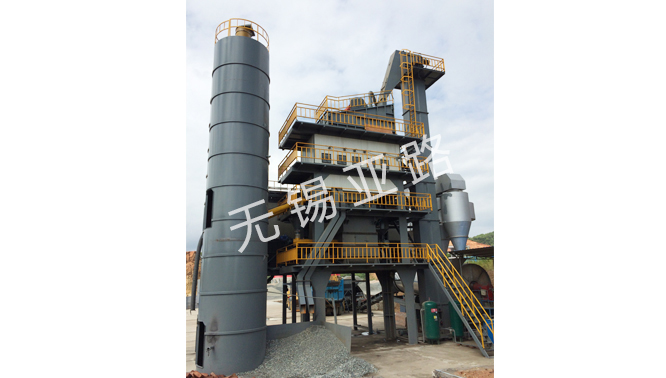

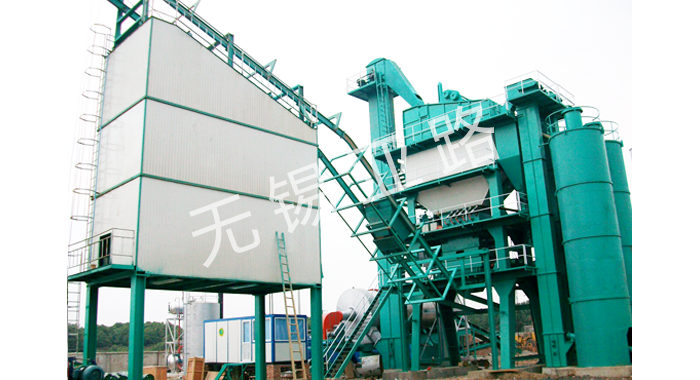

产品简介
整体布局紧凑,结构新颖,占地面积小,便于安装和转场。
冷骨料给料机,拌合楼、成品仓、除尘器、沥青罐均为整体模块化,便于运输安装。
干燥滚筒采用异型提料叶片结构,有利于形成理想的料帘,能够充分利用热能,降低燃料消耗。采用进口燃烧装置,热效率高。
整机采用电子计量,计量准确。
电器控制系统采用进口电器元件,可程序控制和单独控制,并可采用微机控制。
整机设备关键部位配置的减速机、轴承及燃烧器、气动元件、除尘滤袋等采用进口件,充分保证整套设备运行的可靠性。
产品介绍
规格型号 QLB-2000
生产能力
120-160T/H
计量装置
计算机配料控制器
冷配料机构
变频调速控制
计量精度(静态)
骨料±0.5%、沥青、料粉±0.25%
能力
5×80T/H
搅拌器
强制式
烘干滚筒
Ф2150×8250mm
间歇搅拌
2000KG/批次
燃烧装置
比例式调节
除尘装置(袋式)
MLC-10
燃料
柴油、重油、天然气
过滤面积
660m2
热骨料提升机
重力式排料
成品料储仓
DJC-100
振动筛分装置
五级配
储存量
100t

构造示意图




冷料供给系统
料仓容积和料斗数量可根据用户选配(8立方、10立方、18立方可选),多可配10个料斗。
料仓采用分体式设计,可有效减小运输尺寸并确保料斗容积。
采用无缝环形皮带,性能可靠实用寿命长,提取皮带机采用平皮带加挡板设计,便于维护和更换。
采用变频电机,可无级调速,控制,环保节能。


烘干系统
原装进口ABS低压介质燃烧器高效节能,有柴油、重油、天然气等多种燃料及复合燃料,燃烧器可选。
烘干筒采用特殊设计,热交换效率高,热量损失低。
滚筒叶片采用耐高温特殊耐磨钢板,实用寿命长。
意大利能量燃烧器控制器点火装置。
滚筒驱动系统采用ABB或西门子电机和SEW减速机可选。


除尘系统
采用两级除尘系统(重力除尘+布袋除尘),并配有高低温保护装置以确保系统安全。
除尘布袋采用美国杜邦NOMEX材料。
引风机采用变频控制,可显著降低启动电流且更加节能。
可选配更搞笑可靠的进口法拉利(FERRARI)引风机。



粉料系统
标准叠式粉罐设计,更便于与主楼系统连接并有效减少占地面积。
分管的容积和数量可根据用户需要灵活选配。
系统粉料输送采用亚德克气动元件和WAM螺旋输送器。

电气控制系统

       电气控制系统采用了由工业控制计算机和可编程控制器(PLC) 组成的集散系统,实现了厂拌设备生产过程的全自动化控制。其具有以下主要功能:
设备开机/停机过程的自动控制和状态监测。
设备在生产过程中各系统工作机构的协调与控制。
燃烧器的点火过程控制,火焰自动控制盒火焰监测,具有异常状态处理功能。
设定各种工艺配方,各种物料的自动称重计量以及飞料自动补偿和沥青二次计量与控制。
燃烧器、布袋除尘器、引风机的联动控制。
故障报警并显示报警原因。
完善的生产管理功能,可储存、查询、打印历史生产报表。



高效率的筛分系统
       该设备配备的振动筛为国内知名的鞍山重矿专业生产的振动筛。筛网面积大、筛分效率高、 热骨料混仓率低,使砂石料的配比更,特别适用于高等级路面施工对混合料的高标准要求。
        振动轴布置在筛体外部,工作性能可靠,维修保养十分方便。筛网的固定采用快速钩式弹 簧拉紧,使得筛网的更换快速、方便。
        该振动筛还配置了电机反向制动装置及阻尼装置,可有效消除振动筛停止时产生的共振现象。


搅拌系统
       搅拌系统由搅拌锅锅体、搅拌轴、叶浆臂、叶浆头、耐磨衬板、放料门等组成。衬板及叶浆 头均采用高强度耐磨铸铁制成,寿命可达10万批次以上。料门采用双气缸操纵的旋转式放料门, 放料时间短,密封效果好。
        大容量的锅体设计,超低的充盈率,确保混合料的搅拌质量,保证设备生产率。
        搅拌器的驱动采用双减速电机驱动,运转平稳、噪音小。




燃烧系统
        选用高性能国际知名品牌燃烧器,该产品是采用国际 新火焰控制专利技术制造,可以燃用国内任何炼油厂各种牌号重、渣油的全自动数控燃烧器。实现了轻/重燃油风油比 的自动切换和分别控制。的供油系统使重油、渣油良好雾化,充分燃烧,节油率7~15%。火焰调节比可达10:1。



导热油加热沥青设备
        系列导热油加热沥青设备是以导热油炉为热源体,导热油为加热介质,通过热循环泵强制循环把沥青加热到实用温度,是现代市政公路建设、沥青中转油库及沥青拌合站 的配套产品。 热源体锅炉可选用燃油、燃煤和天然气等加热方式、性能稳定,效能高。
